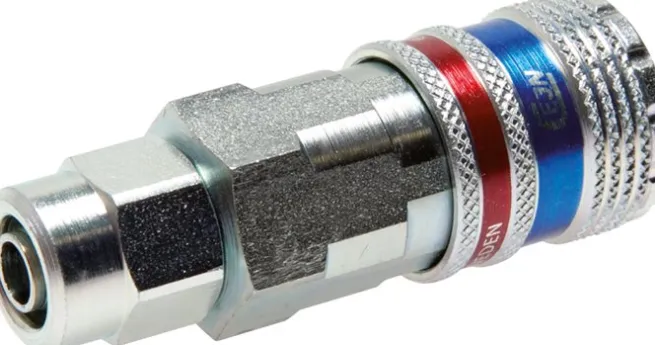

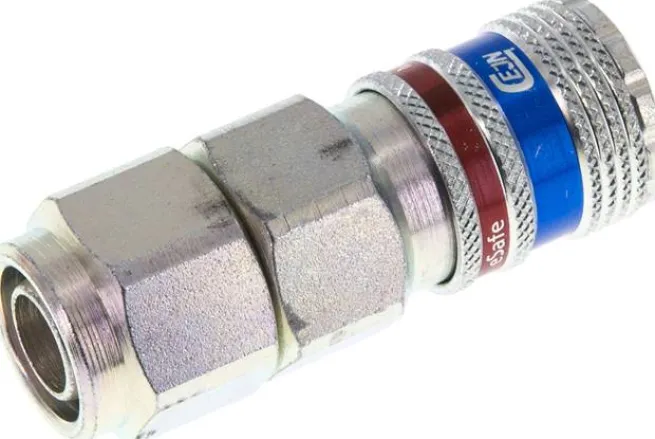

Sicherheits-Schnellkupplung (NW7,2) 16×11 Streamline,CEJN

Werkstoffe:

Körper: Stahl verzinkt, Messing verzinkt, Dichtung: NBR

Temperaturbereich:

-20°C bis +80°C

Betriebsdruck:

0 – 16 bar

Durchfluss*:

2250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)

Funktion:

Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.

*6 bar Eingangsdruck, 0,5 bar Druckdifferenz

Empfehlung:

Nur Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu**:

Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E … 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Achtung:

Diese Kupplungen sind speziell für CEJN-Stream-Line-Schläuche konstruiert!

Weitere Eigenschaften:

Schlauch Ø außen x innen (mm)	16×11
tatsächliche Nennweite	7,6
Gewicht	145 g / Stk.
