STANDARD Feinfilter (Submikrofilter) G 1/2″, Standard 3, Metallbehälter

Anwendung:

Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.

Werkstoffe:

Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat, Filtereinsatz: Borsilikat Microfaservlies

Temperaturbereich:

0°C bis max. +50°C (Metallbehälter bis max. +90°C)

Staubabscheidung:

> 0,01 ?m (99,999 %)

Restölgehalt:

0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)

Eingangsdruck:

1,5 – 16 bar (mit Metallbehälter 0 – 25 bar)

Kondensatentleerung:

halbautomatisch** (Metallbehälter: manuell)

Medien:

Druckluft, neutrale Gase

Optional:

Ausführung mit Schutzkorb (nicht Baureihe 5)-S, Ausführung mit Metallbehälter mit manuellem Ablass (0 – 25 bar) -M

*gemessen bei P1 = 6 bar und 0,2 bar Druckabfall

**Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch.

Weitere Eigenschaften:

Ausführung	Feinfilter (Submikrofilter)
Baureihe	Standard 3
Gewinde	G 1/2″
Durchfluss* (L/min)	2170
Behälterausführung	Metallbehälter ohne Sichtrohr
Kondensatablass	manuell
Befestigungswinkel	ZW DFX 30
Ersatzfilter 0,01 ?m	FILTER DFX 30
Eingangsdruck (bar)	0 – 25
Temperaturbereich (°C)	0 bis +90

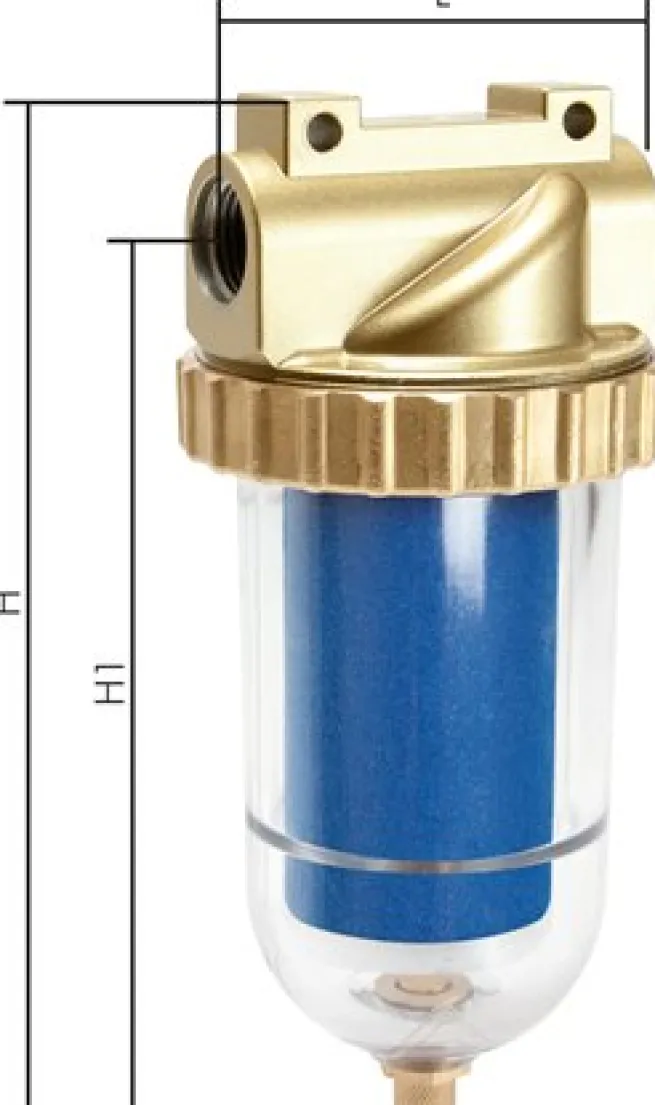

H (mm)	196
H1 (mm)	172
L (mm)	80 (Ø 87)
Gewicht	1,1 kg / Stk.
