STANDARD-Filterregler G 1/4″, 0,5 – 16 bar, Standard 1, Metallbehälter

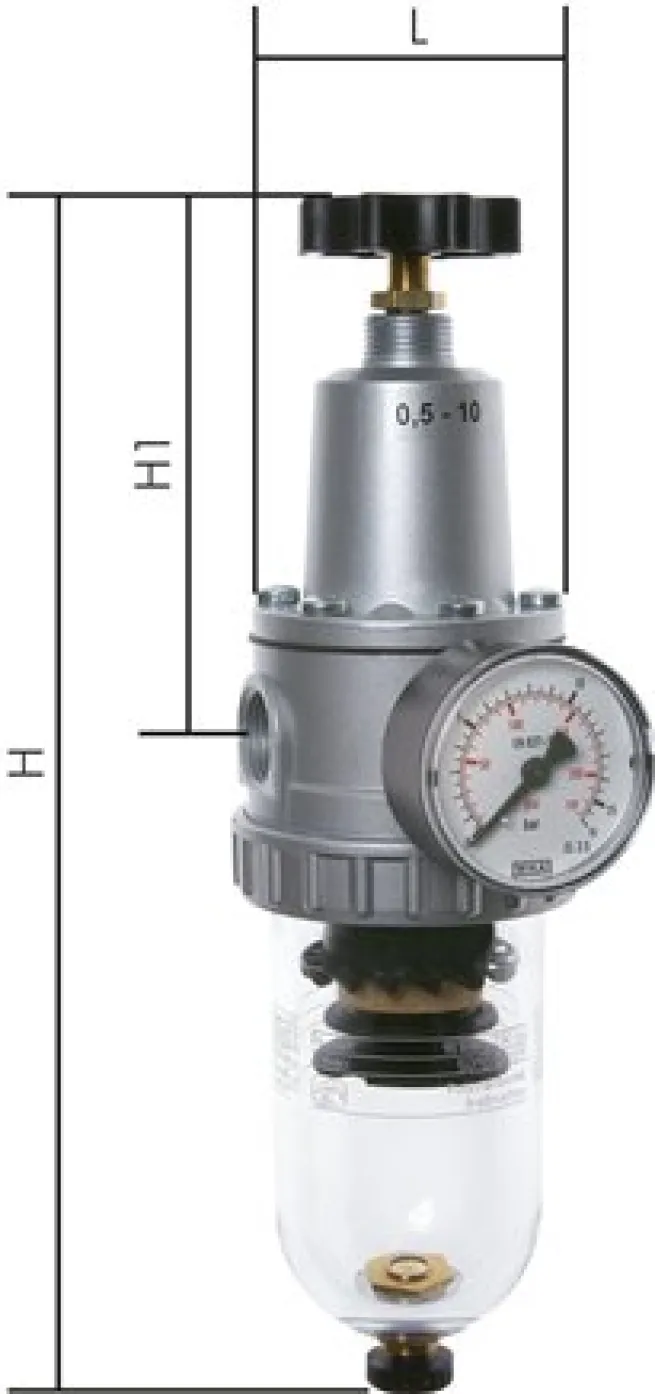

Exemplarische Darstellung

Ausführung:

Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)

Temperaturbereich:

-10°C bis +60°C

Eingangsdruck:

1,5 – 16 bar (mit Metallbehälter 1,5 – 25 bar)

Kondensatentleerung:

halbautomatisch**

Medien:

Druckluft, neutrale Gase

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite

Manometeranschluss:

G 1/4″

Schalttafelgewinde:

Baureihe 1 – 3: M 20 x 1,5

Lieferumfang:

Filterregler einschließlich 50 mm Manometer

Optional:

Andere Druckregelbereiche: 0,1 – 3 bar -3, 0,2 – 6 bar -6, 0,5 – 16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 – 25 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 – 16 bar) -AMNC

*nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.

Weitere Eigenschaften:

Baureihe	Standard 1
Gewinde	G 1/4″
Druckregelbereich (bar)	0,5 – 16
Durchfluss (L/min)	900
Behälterausführung	Metallbehälter ohne Sichtrohr
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 25
Befestigungswinkel	BW 10
Eingangsdruck (bar)	1,5 – 25
Max. Kondensatmenge (cm3)	35
Porenweite im Filter	5 ?m
H (mm)	239
H1 (mm)	100
L (mm)	54
Gewicht	850 g / Stk.
