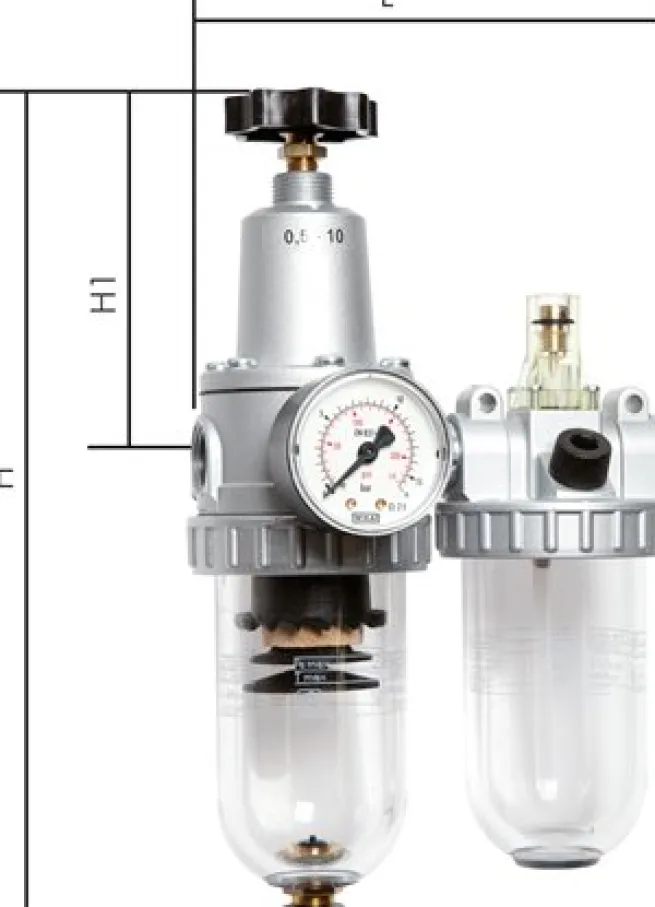

STANDARD-Wartungseinheit, 2-tlg., G 3/8″, 0,5 – 16 bar, BG 1, Metallbehälter

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini:Federhaube: POM)

Temperaturbereich:

-10°C bis +60°C

Eingangsdruck:

1,5 – 16 bar (mit Metallbehälter 1,5 – 25 bar, Baureihe 8: 1,5 – 20 bar)

Kondensatentleerung:

halbautomatisch**

Medien:

Druckluft, neutrale Gase

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •Befüllung mit Öl unter Druck möglich

Ausführung:

Filterregler rücksteuerbar, mit angebautem Öler

Manometeranschluss:

G 1/4″

Schalttafelgewinde:

Baureihe 1 – 3: M 20 x 1,5

Öldosierung bei 1000 l/min:

1 – 2 Tropfen/min

Lieferumfang:

Wartungseinheit einschließlich 50 mm Manometer

Optional:

Anderer Druckregelbereich 0,5-16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* (1,5 – 25 bar) -M, Ablassautomatik*** (1,5 – 16 bar) -AM, Ablassautomatik drucklos geschlossen*** (0 – 16 bar) -AMNC

*Tropfaufsatz aus Metall/Glas-Kombination, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar

Weitere Eigenschaften:

Baureihe	Standard 1
Gewinde	G 3/8″
Druckregelbereich (bar)	0,5 – 16
Durchfluss (L/min)	50 – 600
Behälterausführung	Metallbehälter ohne Sichtrohr
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 25
Befestigungswinkel	BW 10
Eingangsdruck (bar)	1,5 – 25
Max. Kondensatmenge (cm3)	35
Porenweite im Filter	5 ?m
Ölvorrat (cm3)	40
Ansprechgrenze (6 bar) (L/min)	50
H (mm)	236
H1 (mm)	98
L (mm)	117
Gewicht	1,4 kg / Stk.
