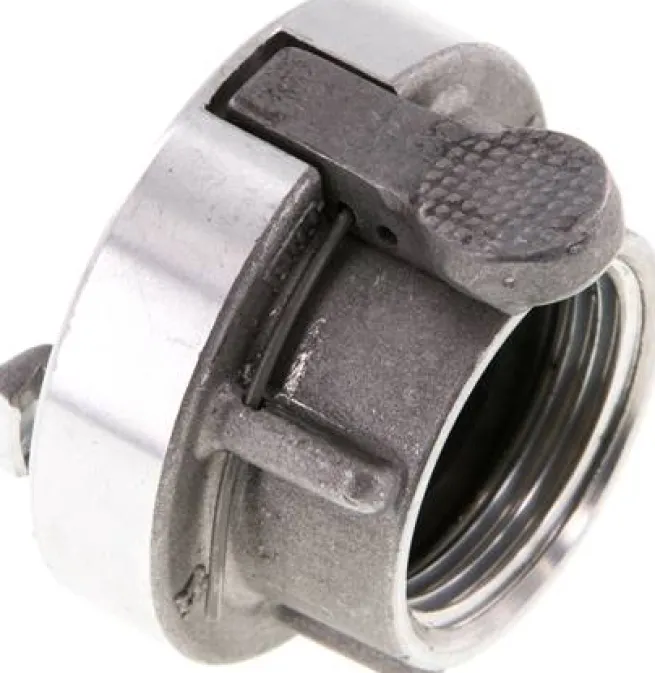

Storz-Kupplung G 1″(IG), 25-D, Aluminium (geschmiedet) Typ STKGI 31/10 A-VER

Werkstoffe:

Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:

-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:

max. 16 bar

Einsatzbereich:

Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen

Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A

Vorteile:

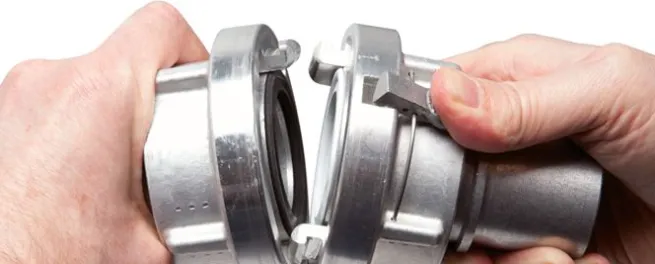

•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet – keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing – Körper besteht aus DVGW/KTW konformer Legierung.

Werkstoffe:

Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)

Optional:

schwenkbarer Gewindestutzen -DR, mit Verriegelung -VER

Weitere Eigenschaften:

Werkstoff	Aluminium (geschmiedet)
Storz-Größe	25-D
Gewinde	G 1″
Ausführung	mit Verriegelung
Knaggenabstand (mm)	31
Temperaturbereich (°C)	-40 bis +110
Gewicht	85 g / Stk.
