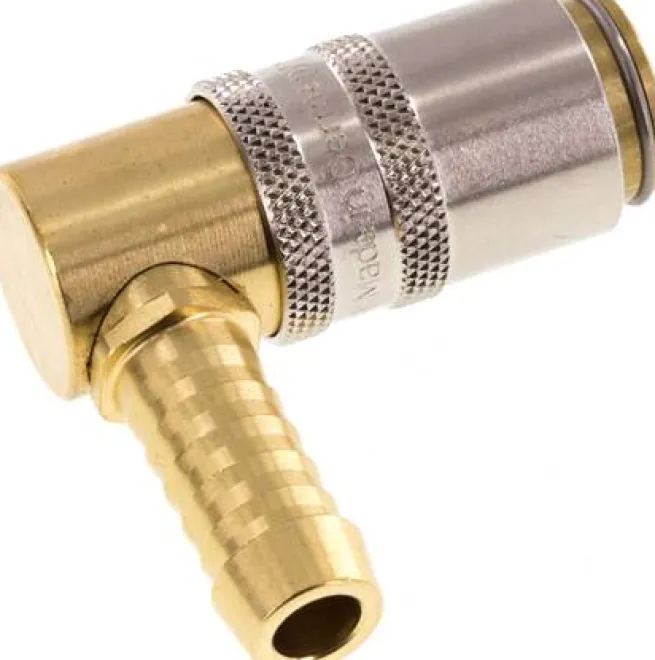

Temperier-Schnellkupplung (Winkel 90°) 9mm Zapfen, 9 (3/8″)mm Schlauch, ohne Ventil

Werkstoffe:

Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)

Temperaturbereich:

-20°C bis +160°C

Betriebsdruck:

0 bis 15 bar

Einsatzbereich:

für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)

Hinweis:

Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.

Optional:

mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -S

Zur leichteren Unterscheidung der Messingkupplungen:

Kupplungsdose:

Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne Ventil

Kupplungsstecker:

Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges Gewinde

Kompatibel zu**:

Hasco (Z8 …/9 …)

**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Weitere Eigenschaften:

Werkstoff	Messing
Bauform	Winkel 90°
Ausführung	ohne Ventil
Schlauch Ø innen (mm)	9 (3/8)
Verwendbar für Stecker mit Ventil	nein
Entriegelungssicherung	nein
Kompatibel zu HASCO	Z801/9/90
Gewicht	60 g / Stk.
