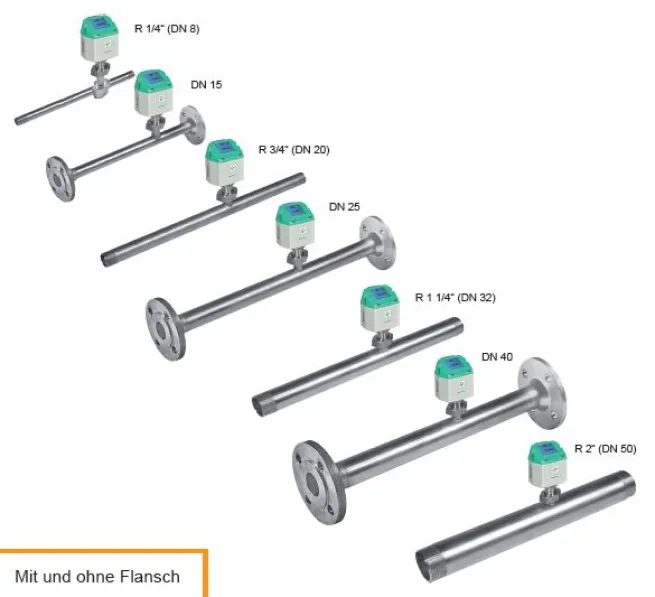

VA 520 Verbrauchszähler mit integrierter 1/ Messstrecke

VA 520 Verbrauchszähler für Druckluft und Gase G 1

Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.

Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.

Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.

Einsatzbereiche:

• Druckluftbilanzierung, Druckluftverbrauchsmessung
• Leckageluft / Leckrate ermitteln
• Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
• Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
• Durchflussmessung an Stickstoffgeneratoren

Anwendungstechnische Merkmale:

• Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, …
• Einfache und kostengünstige Installation
• Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
• Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf „Null“ rücksetzbar.
• Analogausgang 4…20 mA, Impulsausgang (galvanisch isoliert)
• Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
• Vernachlässigbar kleiner Druckverlust
• Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
• Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar

Technische Daten:

Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.

***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***

Ohne Mehrpreis für:

• Druckluft
• Stickstoff (N2)

Mehrpreis in Höhe von 95,00 € Netto für:

• Argon (Ar)
• Kohlendioxid (CO2)
• Sauerstoff (O2)
• Lachgas (N2O)
• Erdgas (NG)
• Helium (He) – Echtgasabgleich erforderlich
• Propan (C3H8) – Echtgasabgleich erforderlich
• Methan (CH4)
• Biogas (Methan 50% : CO2 50%)
• Wasserstoff (H2) – Echtgasabgleich erforderlich

Mehrpreis in Höhe von 160,00 € Netto für:

• Weiteres Gas
