AKTION DF-Kondensat-Set Bekomat und Öwamat bis 2,4 m³/min Kompressorleistung

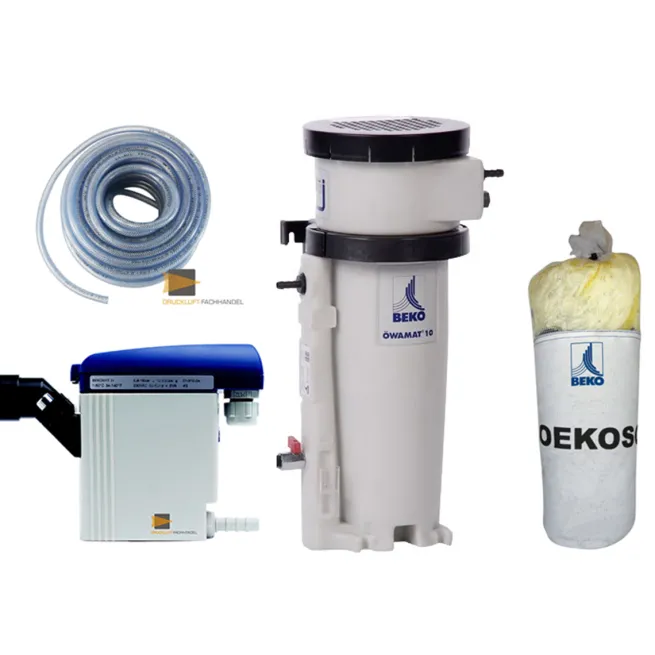

DF-Kondensat-Set bestehend aus:

• 1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31
• 1 Anschlusskabel 230 V mit wasserdichtem Stecker
• 1 Beko Öl-Wasser-Trenner, Modell Öwamat 10
• 1 Ersatz-Aktivkohlefilter

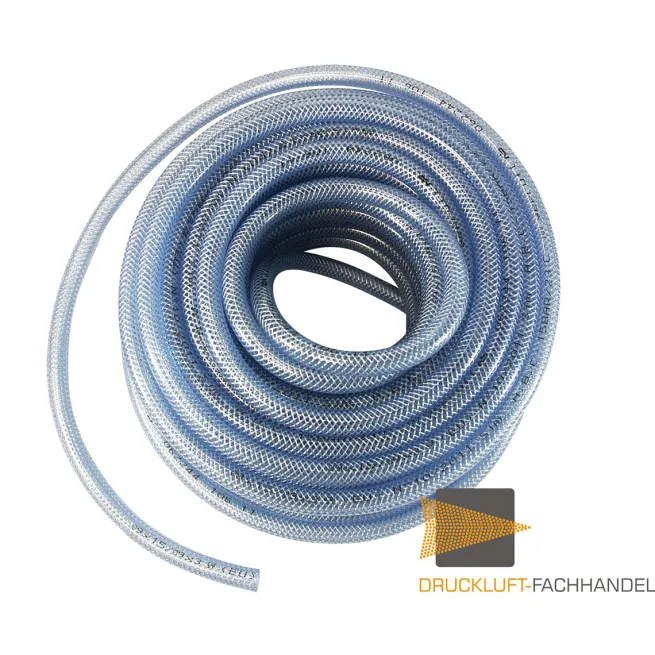

• 1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen…

Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31:

Anschlussleistung Kompressor 2,5 m³/min
Anschlussleistung Trockner 5 m³/min
Anschlussleistung Filter 25 m³/min
Spannung 230VAC / 50-60Hz
Betriebsdruck 0,8 – 16 bar
Temperatur +1 °C bis + 60 °C
Anschlussgewinde 1 x G 1/2
Kondensatablauf DN 8-10 bzw. G 1/4i
Abmessungen T x B x H 65 x 149 x 118 mm
Gewicht ca. 0,8 kg
Leistungsaufnahme max. 2 W

Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.

Funktionsweise:

Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.

Beko Öl-Wasser-Trenner, Modell Öwamat 10:

Max. Kompressorenleistung: 2,4 m³/min – 2.400 l/min
Behälter Volumen: 10 Liter
Füllvolumen: 4,3 Liter
Kondensatzul auf (Schlauch): 2 x G1/2
Wasserablauf: G1/2 (Schlauch)
Leergewicht: 3,5 kg
Min./max. Temperatur: +5/+60 °C
Max. Betriebsdruck am Zulauf: 16 bar
Vorfilter: 2,5 Liter
Hauptfilter: 2,6 Liter
Der ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort.

Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden.
Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung.

Die ÖWAMAT-Vorteile im Überblick:

Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbar
Doppelte Standzeit der Filtereinheiten
keine Energiekosten
Bauartzulassung
Jederzeit einfache Nachrüstung einer Heizung zum Frostschutz

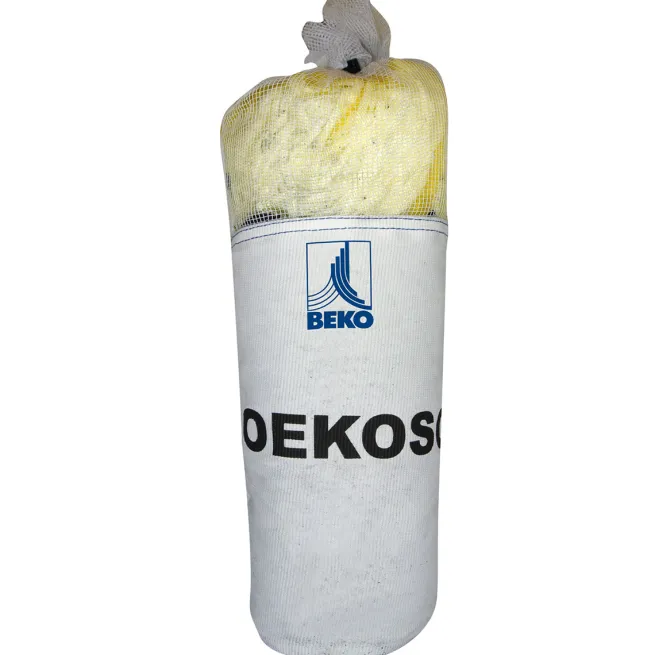

Ersatz-Aktivkohlefilter:

OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer.

Die OEKOSORB-Vorteile im Überblick:

Perfekt auf die Anwendung im ÖWAMAT abgestimmt
Lange Filterstandzeiten durch Verwendung bester Filtermaterialien
Sicherheit durch optimale Adsorption gelöster Ölanteile
Gesetzeskonforme Öl-Wasser-Trennung (WHG)

Bitte beachten Sie!
Nach dem Wasserhaushaltsgesetz WHG § 19 i „Sorgfaltspflicht des Betreibers“ ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten.

Dieses Austauschfilter-Set besteht aus:
Vorfilter: 1 x 2 Liter
Hauptfilter: 1 x 3 Liter
