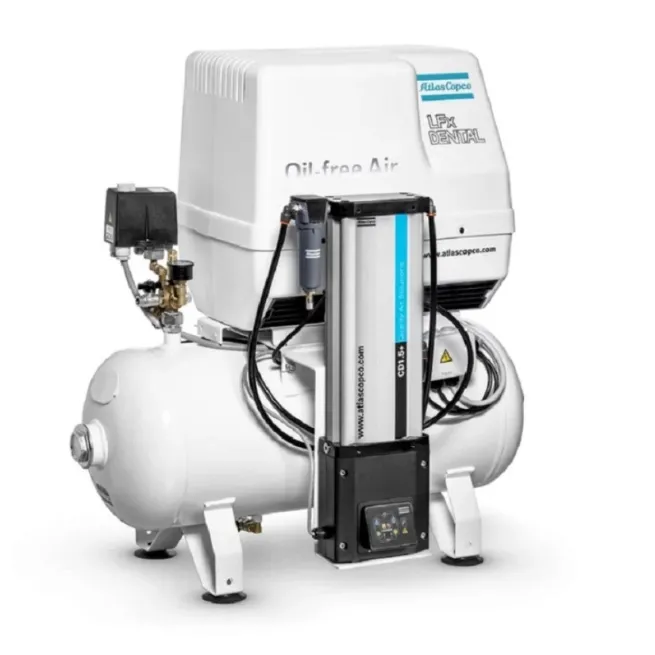

Atlas Copco Kolbenkompressor LFxD 1,0 – 10 bar 230V FF inkl. Adsorptionstrockner CDund Behälter 50 L

Atlas Copco Kolbenkompressor LFx D 1,0-10 FF CD 50

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, ölfrei, einzylindrig, einstufig verdichtend und luftgekühlt. Aufgebaut auf 50l-Behälter

Technische Daten

Bezugsbedingungen:

Ansaugdruck abs. 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Antriebsdrehzahl 1.500 min-¹

Volumenstrom nach ISO1217-3, Anhang C

bei Betriebsüberdruck

7 bar 1,38 l/s 0,08 m³/min

4 bar 1,64 l/s 0,10 m³/min

Leistungsbedarf

bei Betriebsüberdruck

7 bar 0,63 kW

4 bar 0,58 kW

Hubvolumen 2,5 l/s

Druckluftaustrittstemperatur

– am Austritt des Kompressors 47 °C

– am Austritt des Trockners 45 °C

Schalldruckpegel, nach ISO 2151 60 dB(A)

Grenzwerte:

Betriebsüberdruck, max. 10 bar

Ansaugtemperatur, max. 30 °C

Daten des Adsorptionstrockners

Drucktaupunkt – 20 °C

Druckverlust 0,20 bar

rel. Luftfeuchtigkeit 100 %

max. Eintrittstemperatur 50 °C

Adsorptionsmittel Molekularsieb

Menge 0,9 kg

Daten des Elektromotors

Flansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,

Isolationsklasse F.

Fabrikat CEG

Nennleistung 075 kW

Spannung 230 V

Frequenz 50 Hz

Wirkungsgrad 65 %

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 870 / 505 /890 mm

Netto-Gewicht: 68 kg

Druckluftanschluss G 1/4

Lieferumfang

• Kompressoraggregat aufgebaut auf Behälter (50 l) für fundamentlose Aufstellung
• Ansaugfilter mit Trockenfilterpatrone
• Kompressor und Elektro-Motor sind direktgeflanscht und elastisch gelagert
• Thermischer Überlastungsschutz
• Schutzhaube mit Lüftungsschlitzen aus Polypropylen
• Regeleinrichtung mit Druckschalter, Manometer, Sicherheitsventil und Kugelventil
  sind am Behälter montiert
• manueller Kondensatablasshahn am Behälter
• Adsorptionstrockner
• Filterkombination DD/PD
• Elektronischer zeitgesteuerter Kondensatableiter
• CE – Konformitätserklärung
