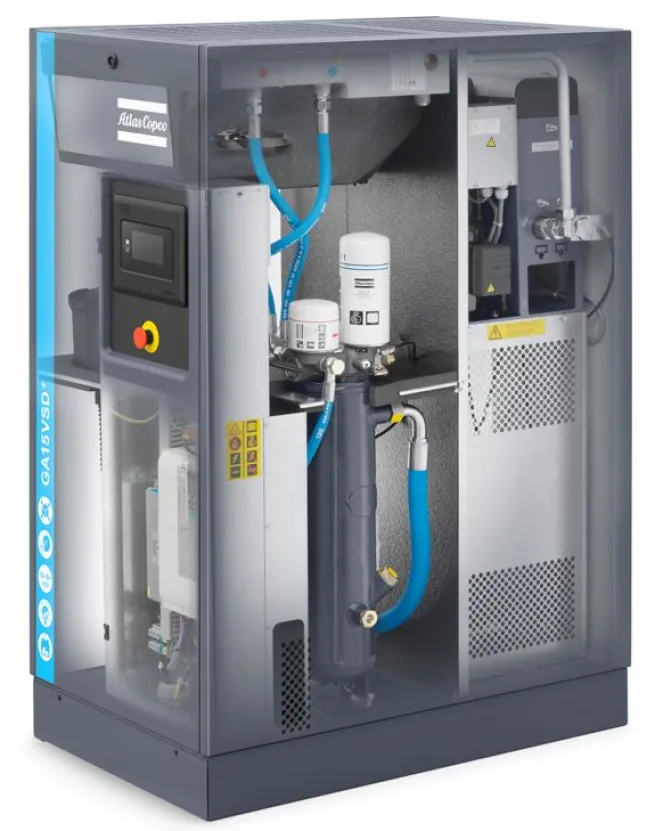

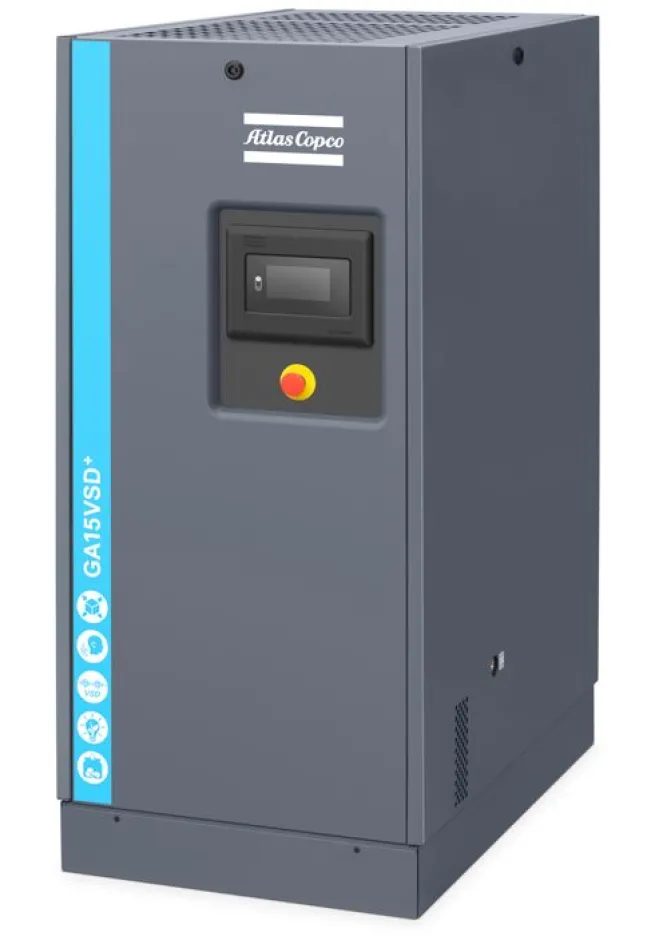

Atlas Copco Schraubenkompressor GA 15 VSDs FF inkl. Kältetrockner – 10 bar

Schraubenkompressor GA 15 VSDs FF 10 bar

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig
öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem
Synchron–Reluktanzmotor (WorkPlace Luftsystem™) und integriertem Kältetrockner.

Technische Daten

Bezugsbedingungen: Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)

bei Betriebsüberdruck

4,0 bar 15,3 – 50,3 l/s = 0,92 – 3,02 m³/min

7,0 bar 13,8 – 49,4 l/s = 0,83 – 2,96 m³/min

10,0 bar 12,5 – 41,1 l/s = 0,75 – 2,47 m³/min

Gesamt-Leistungsbedarf der Kompaktanlage

bei Betriebsüberdruck

4,0 bar 6,1 – 16,2 kW

7,0 bar 76,8 – 19,2 kW

10,0 bar 7,7 – 19,1 kW

Drehzahlbereich

bei Betriebsüberdruck

4,0 bar 1900 – 5850 min–1

7,0 bar 1900 – 5850 min–1

10,0 bar 1900 – 5000 min–1

Grenzwerte:
Betriebsüberdruck 4,0 bis 9,75 ba
Lufteintrittstemperatur 0 bis 46 °C

Daten des Elektromotors

Interner Synchron–Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.

Fabrikat: Atlas Copco

Nennleistung 15 kW

Spannung / Frequenz 400 V / 50 Hz

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 1095 / 700 / 1495 mm

Rohranschlüsse: Druckluftanschluss G 1
Kondensat manuell G 1/8
Kondensat automatisch (Aussen– und Innendurchmesser)8/6 mm

Lieferumfang

• Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit
  Gabelstapleraufnahmen.
• Drehzahlgeregelter Kompressor mit hocheffizientem Synchron–Reluktanzmotor.
• Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm.
• Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3–
  stufigem Ölabscheider.
• Komplett mit Erstölfüllung.
• Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem
  Kondensatableiter.
• Schallhaube aus Stahlblech mit abnehmbarem Front– und Seitenteil, mit
  schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll– und
  Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.
• Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON–SYSTEM™
  MK V s Touch).
• NEOS NEXT – Frequenzumrichter in der Kompressorschallhaube integriert.
• Drehzahlgeregelter Lüfter.
• Intelligentes thermostatisches Regelventil.
• Sanftanlauf von 0–100 % Leistung ohne Leerlaufverluste und Stromspitzen.
• Smartbox
• Kältetrockner eingebaut

  Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein
  Prüfzertifikat bestätigt die erfolgreiche Abnahme.

  Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE–Kennzeichnung und CE–Konformitätserklärung, die dem Kompressor beiliegt.
