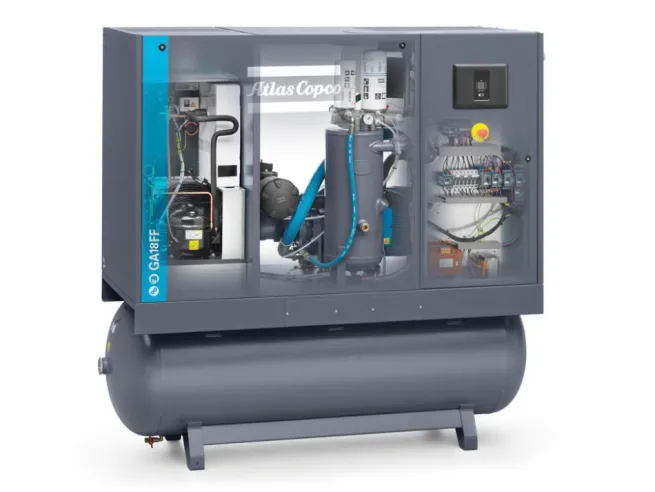

Atlas Copco Schraubenkompressor GA 18 – 10 bar FF inkl. Kältetrockner und Behälter 500 L

Atlas Copco Schraubenkompressor GA 18 – 10 FF auf 500l Behälter

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™).

Technische Daten

Bezugsbedingungen: Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage

bei Betriebsüberdruck 9,75 bar 49,4 l/s 2,96 m³/min

nach ISO 1217-3, C

Motornennleistung 18 kW

Motornenndrehzahl 2955 min^-1

Wellen-Leistungsbedarf

bei maximalem Betriebsüberdruck 24 kW

Wellenleistungsbedarf im Leerlauf 5,6 kW

Drucklufttemperatur nach dem Trockner 23 °C

Kühlluftmenge 0,23 m³/s

Ölfüllmenge 12,2 l

Restölgehalt unter Referenzbedingungen <2 mg/m³

Schalldruckpegel,

im Freifeld in 1 m Abstand nach ISO 2151 65 dB(A)

Grenzwerte: Betriebsüberdruck 4 bis 9,75 bar

Kühllufttemperatur 0 bis 46 °C

Daten des Elektromotors

Flansch-Drehstrommotor, Schutzart IP 55,

Isolationsklasse F.

Fabrikat: Siemens

Spannung / Frequenz 400V / 50 Hz

Wirkungsgrad IE3 92,4 %

Daten des integrierten Kältetrockners

Typ E8 2P

Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °C

Druckverlust über den Trockner 0,18 bar

Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,84 kW

Kühlluftmenge 15,8 m³/min

Wärmemenge, abgegeben über Kühlluft 3,2 kW

Kältemittel, Typ R 410A

Kältemittel, Menge 0,72 kg

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 1904 / 780 / 1832 mm

mit Verpackung 2087 / 913 / 2106 mm

Gewicht: netto 749 kg

mit Verpackung 774 kg

Rohranschlüsse: Druckluftanschluss G 1

Automatischer Kondensatableiter Innendurchmesser 6,0 mm

Automatischer Kondensatableiter Außendurchmesser 8,0 mm

Lieferumfang:

• Robuster Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung und Gabelstapleraufnahmen.
• Kompressoren angetrieben über hocheffizientes Getriebe mit angeflanschtem Motor.
• Luftansaugfilter; Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.
• Ölumlaufschmierung mit luftgekühltem Ölkühler, Ölabscheider und integriertem Ölfilter.
• Erstölfüllung enthalten.
• Integrierter luftgekühlter Nachkühler und Wasserabscheider mit autom.
• Komplettes Volllast-Leerlauf-Regelsystem mit verzögertem Aussetzbetrieb, Nachlaufzeitoptimierung.
• Schallhaube mit abnehmbaren Seitenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.
• Elektrischer Schaltschrank mit Motorschaltgeräten, sowie Kontroll- und Steuerungselementen (Modular Design), komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.
• Phasenfolgenrelais für korrekte Drehrichtung integriert.
• Elektronische Steuerung Typ: Atlas Copco ELEKTRONIKON™ MK V Swipe.
• Integrierte Druckluftkältetrockner
• Druckluftbehälter 500l.

Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.

Die beschriebene Kompressoranlage entspricht der der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ – Hochleistungsfilters zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.
