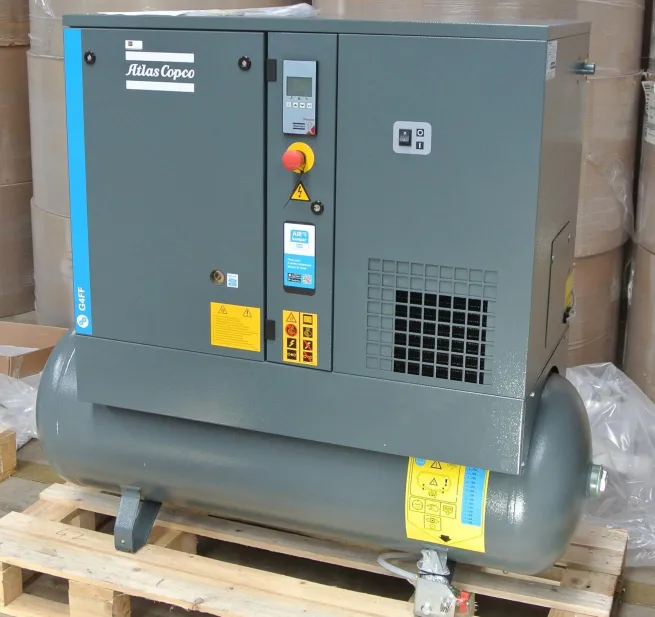

AUSSTELLER Atlas Copco Ausstellungs-Schraubenkompressor G 4 FF – 10 bar TM inkl. Behälter 200 L

Aussteller – Atlas Copco Schraubenkompressor G 4 – 10FF TM (200l Behälter)

Zustand: Sehr gut

Nutzbarer Volumenstrom am Austritt der Kompaktanlage:

bei Betriebsüberdruck

9,5

bar

8,6

l/s

0,52

m3/min

Technische Daten:

Ansaugdruck	1	bar
Ansaugtemperatur	20	°C
relative Feuchte	0	%
Motornennleistung	4,0	kW
Motornenndrehzahl	2.915	min-1
Drucklufttemperatur nach dem Trockner	25	°C
Ölfüllmenge	2,5	l
Restölgehalt	<5	mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151	62	dB(A)
Behältervolumen	200	l

Grenzwerte:

Betriebsüberdruck	4 bis 9,75	bar
Kühllufttemperatur	0 bis 46	°C

Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG

Spannung / Frequenz	400 V / 50 Hz
Wirkungsgrad	IE3 88,1 %

Daten des integrierten Kältetrockners:

Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%)	5	°C
Druckverlust über den Trockner	0,2	bar
Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter)	0,5	kW
Kühlluftmenge	2,48	m³/min
Kältemittel, Typ	R 513 a
Kältemittel, Menge	0,2	kg

Abmessungen, Gewichte und Anschlüsse auf 200 l-Behälter:

Länge/Breite/Höhe	1430 / 600 / 1260	mm
Netto-Gewicht	200	kg

Die Kompressoren G 2–7 sind mit 2 kW, 3 kW, 4 kW, 5 kW und 7 kW Leistung und 4,8 bis 17,3 l/s Volumenstrom erhältlich.

Der Kompressor besteht aus folgenden Hauptkomponenten:

• Hochmodernes Kompressorelement
• TEFC-Motor mit Schutzart IP55 (erfüllt bzw. übertrifft die Effizienzstandards IEEE und NEMA Premium) mit dauergeschmierten Lagern
• Standard-Steuerung
• Luft-/Ölabscheider
• Lufteinlassfilter
• Die Full-Feature- Version beinhaltet einen integrierten Kältemitteltrockner, der mit dem umweltfreundlichen Kältemittel R513A arbeitet.

Funktionsprinzip

Die Luft wird durch den Luftfilter, das Einlassventil und das Luftansaugventil in das Kompressorelement angesaugt. Diese Druckluft wird dann durch den Luft-Ölabscheider und das Mindestdruckventil in den Behälter (falls vorhanden) gedrückt. Bei einer Full-Feature-Einheit zirkuliert die Luft durch den Kältetrockner und danach zum Druckluftausgang.

Merkmale

• Drehschraubenelement auf dem neuesten Stand der Technik
  • Patentierte, intern entwickelte, öleingespritzte Schraubenelemente mit dem neuesten asymmetrischen Rotorprofil von Atlas Copco, die für einen zuverlässigen Volumenstrom und einen niedrigen Energieverbrauch entwickelt wurden. Durch den Einsatz hochwertiger Werkstoffe auf geringen Verschleiß ausgelegt.
• Ölabscheider, Ölfilter und Verbrauchsmaterialien
  • Der hocheffiziente zweistufige Luft-Ölabscheider reduziert den Ölverbrauch, senkt die Wartungskosten und bietet eine sichere Ölabscheidung.
  • Der Ölfilter befreit das Öl kontinuierlich von Partikeln über 25 µm und erreicht 99 % Wirkungsgrad. Er erhält die Schmierfähigkeit und sichert den einwandfreien Zustand der beweglichen Teile.
• Vereinfachtes Steuer- und Regelsystem. Die Symbol-basierte Steuerung der Modelle G 2–7 enthält:
  • Anzeige von Betriebs- und Arbeitsstunden
  • Servicewarnungen für optimalen Schutz
  • Anzeige von Druck und Temperatur am Elementauslass

Drucklufttrockner (bei Full Feature-Version)

Der integrierte Trockner entfernt effizient Feuchtigkeit, Aerosole und Schmutzpartikel zum Schutz Ihrer gesamten Druckluftversorgung. Qualitativ hochwertige Druckluft verlängert die Lebensdauer Ihrer Anlagen, erhöht die Effizienz und stellt die Qualität Ihres Endprodukts sicher. Drucktaupunkt bei 5 °C bei maximalem Volumenstrom (100 % relative Luftfeuchtigkeit bei 20 °C).

Vorteile

• Energieeinsparungen
  • Durch modernste Kompressorelemente ist der Energiebedarf niedrig und das erzeugte Druckluftvolumen hoch.
• Zuverlässiges und kompaktes Konzept
  • Steuerung für optimale Effizienz und Zuverlässigkeit. Erfüllt Ihre Ansprüche an die Druckluftqualität und bietet die bestmögliche Nutzung Ihrer Produktionsfläche.
• Geräuscharmer Betrieb
  • Durch die schallgedämmte Haube ist kein separater Kompressorraum erforderlich. Die Installation ist in den meisten Einsatzumgebungen möglich.
• Höchste Zuverlässigkeit
  • Der robuste Luft- und Ölfilter bietet durch seine lange Lebensdauer und die hohe Zuverlässigkeit lange Wartungsintervalle und einen geringen Wartungsaufwand. Der Luft- und Ölfilter lässt sich einfach austauschen.
  • Der IE3-Motor mit Schutzart IP55 (TEFC) und vollständig geschlossenem, lüftergekühltem Motor sorgt für hohe Zuverlässigkeit. Die Effizienzklasse erfüllt oder übertrifft strengste Vorschriften.

Lieferumfang

• Stahlgrundrahmen für fundamentlose Aufstellung. Kompressor und Motor auf Grundrahmen elastisch gelagert.
• Keilriemenantrieb mit mechanischer Spannvorrichtung zwischen Motor und Kompressorelement.
• Schallhaube aus Stahlblech mit großen abnehmbaren Seitenteilen.
• Luftansaugfilter mit Be- und Entlastungsventil.
• Temperaturgeregelter Ölkühlerventilator.
• Druckölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.
• Öl-/Luftbehälter mit Sicherheitsventil.
• Erstölfüllung enthalten.
• Integrierter Trockner, Nachkühler, Wasserabscheider mit automatischem elektronischem Kondensatablass.
• Schaltschrank, Schutzart IP54 mit automatischem Stern-Dreieckschalter und Motorschutzschalter in der Schallhaube integriert.
• Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.
