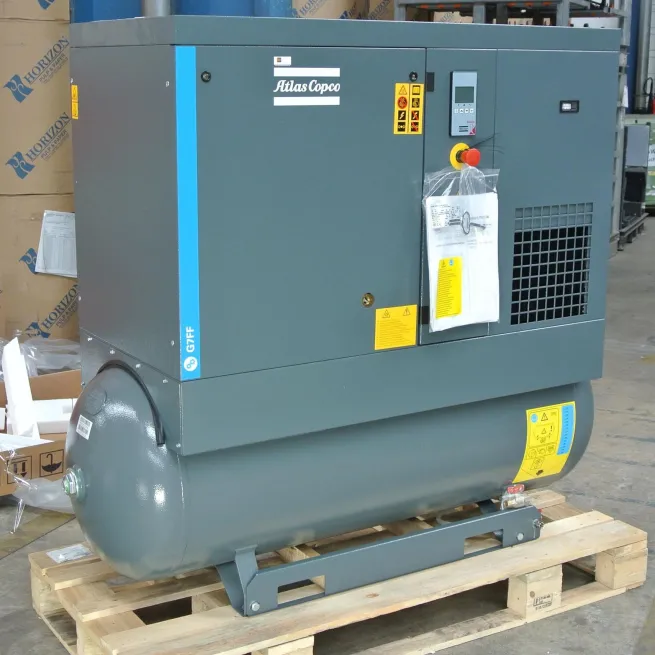

AUSSTELLER Atlas Copco Schraubenkompressor G 7 FF – 10 bar TM inkl. Behälter 270 L

Aussteller – Atlas Copco Schraubenkompressor G 7 – 10 FF TM (270l Behälter)

Zustand: Sehr gut

Nutzbarer Volumenstrom am Austritt der Kompaktanlage:

bei Betriebsüberdruck

9,75

bar

18,1

l/s

1,09

m3/min

Technische Daten:

Ansaugdruck	1	bar
Ansaugtemperatur	20	°C
relative Feuchte	0	%
Motornennleistung	7,5	kW
Motornenndrehzahl	2.940	min-1
Drucklufttemperatur nach dem Trockner	25	°C
Ölfüllmenge	3,0	l
Restölgehalt	<3	mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151	65	dB(A)
Behältervolumen	270	l

Grenzwerte:

Betriebsüberdruck	4 bis 9,75	bar
Kühllufttemperatur	0 bis 46	°C

Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG

Spannung / Frequenz	400 V / 50 Hz
Wirkungsgrad	IE3 90,1 %

Daten des integrierten Kältetrockners:

Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%)	5	°C
Druckverlust über den Trockner	0,2	bar
Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter)	0,4	kW
Kühlluftmenge	16,1	m³/min
Kältemittel, Typ	R 134 a
Kältemittel, Menge	0,48	kg

Abmessungen, Gewichte und Anschlüsse auf 200 l-Behälter:

Länge/Breite/Höhe	1.533 / 640 / 1.332	mm
Netto-Gewicht	314	kg
Brutto-Gewicht	372	kg

G 7-15 Kompressoren sind mit 7,5 kW, 11kW und 15kW Motorleistung lieferbar und erzeugen einen Druckluftvolumenstrom von 13,8 bis 32,5 l/s.

Die Kompressoren sind mit den folgenden Hauptkomponenten ausgestattet:

• Verdichterstufe auf dem aktuellen Stand der Technik
• Elektromotor mit der Schutzart IP55 und der Effizienzklasse IE3
• Elektronische Steuerung
• Öl Separator
• Luftfilter

Arbeitsprinzip

Die Luft wird von der Verdichterstufe durch den Luftfilter und das Einlassventil angesaugt und komprimiert. Die so erzeugte Druckluft gelangt durch den Luft/Öl Separator, über das Mindestdruckventil und den Nachkühler in den Behälter (falls vorhanden). Bei einem Kompressor mit integriertem Kältetrockner (Full feature) durchströmt die Druckluft anschließend den Kältetrockner und wird dort getrocknet. Bei auf Behälter montierten Kompressoren mit integriertem Kältetrockner gelangt getrocknete Druckluft in den Behälter. Im Druckluftbehälter bildet sich kein Kondensat, was wiederum die Lebensdauer des Behälters verlängert.

Lieferumfang

Ölseparator System, Ölfilter und Verbrauchsmaterialien

Ein hocheffizientes 2-stufiges Luft-Öl-Trennungssystem sorgt für einen geringeren Ölverbrauch, niedrige Wartungskosten und eine gute Öl-abscheidung.
Der Ölfilter reinigt das Öl ständig von Partikeln, die größer als 25 Mikrometer sind, mit einer 99 %igen Effizienz, um die Qualität der Schmierung und den Zustand rotierender Komponenten aufrecht zu erhalten.

Vereinfachte Steuerung und Regelsystem

Die symbolbasierten Basis-Steuerungen bei den G 7-15 Modellen enthalten:

• Stundenzähler für Betriebs- und Laststunden
• Service-Warnungen für einen optimalen Schutz
• Druck- und Temperaturanzeigen

Lufttrockner (Full-Feature Modelle)

Der eingebaute Trockner entfernt Feuchtigkeit, Aerosole und Schmutzpartikel und schützt die Druckluftverbraucher. Diese Qualitätsluft verlängert die Laufzeit der Komponenten, erhöht die Effizienz und garantiert eine hohe Qualität. Der Drucktaupunkt beträgt 3°C bei Referenzbedingungen (100% relative Luftfeuchtigkeit bei 20°C).

Eigenschaften und Vorteile

Energieeinsparungen

• Verdichterstufe auf dem aktuellen Stand der Technik
  • Niedriger Energieverbrauch und hoher Druckluft-Volumenstrom
• Komplett integriert und kompaktes Design
  • Eine Steuerung, die optimale Effizienz und Zuverlassigkeit gewährleistet, sichert die Erfüllung ihrer Anforderungen und ist sehr platzsparend

Leiser Betrieb

• Schallschutzhaube
  • Kein separater Kompressorraum erforderlich. Die Installation erfolgt in den meisten Anwendungsfällen direkt am Arbeitsplatz.

Höchste Zuverlässigkeit

• Robuster Luftfilter
  • Bietet eine lange Laufzeit und hohe Verlässlichkeit – für lange Service Intervalle und niedrigem Wartungsbedarf. Der Luftfilter ist sehr einfach zu wechseln.
• IP55 IE3 Motor
  • Drehstrom-Asynchronmotor mit der Schutzart IP55 und der Effizienzklasse IE3.
