DF-Kondensat-Sammelleitung für 3 Anschlüsse

Sammelleitung für Kondensat: Praktisches Set mit 23 Teilen

Für drei Anschlüsse wie z. B. Kompressorbehälter, Kältetrockner und Filter

Mit dem Komplett-Set „DF-Kondensat-Sammelleitung für 3 Anschlüsse“ sind Sie perfekt gerüstet, um Kondensat von Ihrem Druckluftbehälter, Kältetrockner oder Filter in ein Öl-Wasser-Trenngerät einzuleiten. Mit den umfangreichen Set-Bestandteilen der DF-Kondensat-Sammelleitung können insgesamt 3 Geräte mit dem Öl-Wasser-Trenngerät verbunden werden. Sie erhalten alles, was Sie dazu brauchen: Einen 10m-PVC-Gewebeschlauch, Spannbackenschellen, Schlauchtüllen, passende Winkelstücke, einen Mini-Kugelhahn, eine Luftverteilerdose sowie Teflondichtband. Die 23 Bestandteile des Sets wurde von unseren DF-Druckluftexperten sorgfältig ausgewählt und passend zusammengestellt – für eine schnelle, unkomplizierte und dichte Montage.

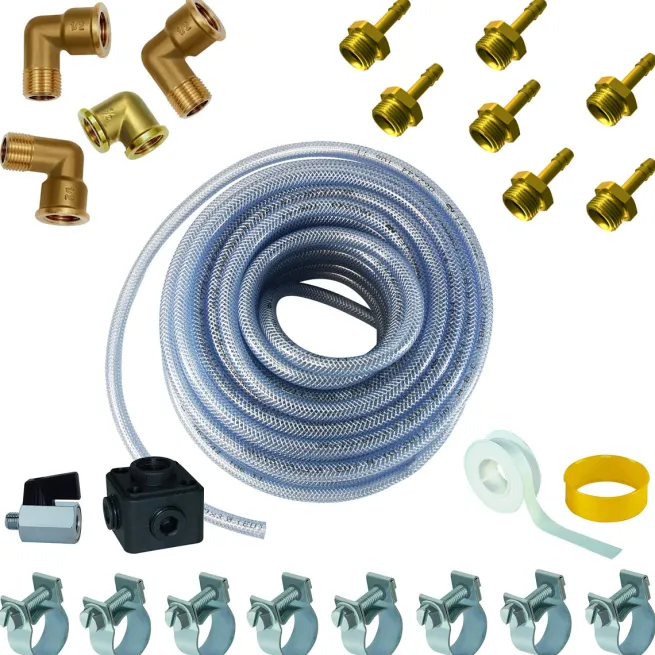

Ihr Set DF-Kondensat-Sammelleitung enthält:

• 1 x 10 m PVC-Gewebeschlauch, Schlauch-Ø 10 mm innen, Ø 16 mm außen
• 8 x Spannbackenschellen, Nenn-Ø 16 mm, Bandbreite 9 mm, Stahl verzinkt (W1)
• 6 x Einschraubschlauchtülle, G 1/2, für Schlauch LW 10 mm, SW 24, Messing
• 1 x Einschraubschlauchtülle, G 1/8, für Schlauch LW 10 mm, SW 14, Messing
• 3 x Winkelstück 90°, innen/außen, G 1/2, L1 32 mm, L2 23 mm, Messing blank
• 1 x Winkelstück 90°, innen/innen, G 1/2, L1 25 mm, Messing blank
• 1 x Mini-Kugelhahn, innen/außen, G 1/2, mit Flügelgriff, Messing vernickelt
• 1 x Luftverteilerdose, 5 x G 1/2 IG, mit 3 selbstdichtenden Kunststoffschrauben, Kunststoff
• 1 x Teflondichtband, PTFE-Dichtband, DVGW-geprüft 12 mm x 0,1 mm x 12 m

Tipps zur Montage: So schließen Sie Ihre Kondensat-Sammelleitung richtig an!

Bis zu drei Geräte können mit der DF-Kondensat-Sammelleitung an das Öl-Wasser-Trenngerät angeschlossen werden. Damit bei der Montage alles passt, sollten Sie vorab unbedingt einen Blick in die Bedienungsanleitung werfen und folgende Punkte beachten: Überlegen Sie vor der Montage genau, welche Position und Länge Ihre Sammelleitung haben muss und welche Bestandteile Sie verwenden wollen. Verlegen Sie Ihre Leitungen immer an der Wand und nicht am Boden. Achten Sie außerdem darauf, dass Sie keine durchhängenden Schläuche verlegen, das kann den sauberen Ablauf des Kondensats stören. Umwickeln Sie vor dem Verbinden alle Außengewinde mit dem mitgelieferten Dichtband, damit alles schön dicht wird. Ihre Verteilerdose positionieren Sie am besten so, dass es ein Gefälle von ca. 5 % in Richtung des Öl-Wasser-Trenngeräts gibt. Weitere Hinweise zur Installation finden Sie in der Bedienungsanleitung.
