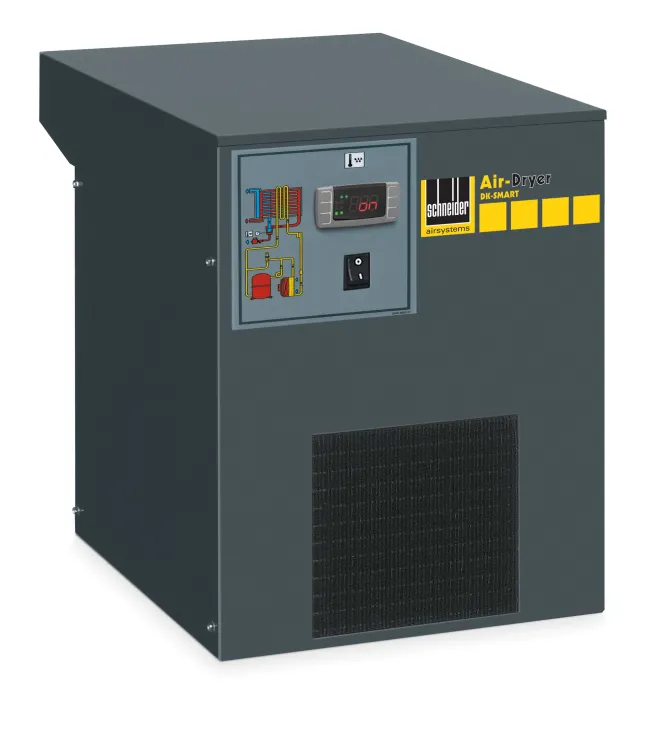

Schneider-Kältetrockner DK 1825 SMART 4102005953

Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.

Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner – und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!

Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.

Nutzenargumente DK 350 SMART – DK 1825 SMART

• Idealer Schutz der DL-Leitung vor Korrosion – durch Wiedererwärmung der getrockneten Druckluft
• Platzsparende Installation – durch geringe Aufstellmaße
• Beste Betriebssicherheit von Produktionsanlagen – durch taupunktstabilen Dauerbetrieb
• Wärmetauscher – Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten

Produktbeschreibung:

• Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
• Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
• Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
• Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
• Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)

Technische Daten:

Volumenstrom bei Drucktaupunkt +3°C bei 7 bar	1830 l/min
Druckverlust	0,30 bar
Gewicht	27 kg
Abmessungen (BxTxH)	350x493x450mm
Luftabgang	G 3/4″a
Leistungsaufnahme	0,28 kW
Kältemittel	R513A

Auslegungsdaten für Druckluft-Trockner & -Filter

Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.

Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):

p1 [bar]	3	4	5	6	7	8
(f1)	0,75	0,85	0,90	0,95	1,00	1,04

9	10	11	12	14	16
1,07	1,10	1,12	1,14	1,18	1,20

Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):

t1 [°C]	30	35	40	45	50
(f2)	1,25	1,00	0,85	0,75	0,60

Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):

tc [°C]	25	30	35	40	45
(f3)	1,00	0,96	0,92	0,88	0,80

Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)

tdp [°C]	3	5	7	9
(f4)	1,00	1,2	1,35	1,45

Korrekturfaktoren für Druckluft-Filter

Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:

p1 [bar]	1	2	3	4	5	6
(f)	0,138	0,53	0,65	0,76	0,84	0,92

7	8	9	10	12	16
1,00	1,07	1,13	1,19	1,31	2,31

Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner

Betriebsdruck	35 °C	40 °C	45 °C	50°C
5 bar	0,75	0,64	0,61	0,59
6 bar	0,89	0,78	0,73	0,67
7 bar	1,00	0,91	0,82	0,79
8 bar	1,08	1,00	0,94	0,86
9 bar	1,26	1,08	1,03	0,99
10 bar	1,31	1,16	1,07	1,03
11 bar	1,36	1,24	1,10	1,07
12 bar	1,49	1,36	1,23	1,18
13 bar	1,62	1,47	1,35	1,29
14 bar	1,71	1,57	1,46	1,38
15 bar	1,79	1,67	1,57	1,46
16 bar	1,90	1,77	1,66	1,55
