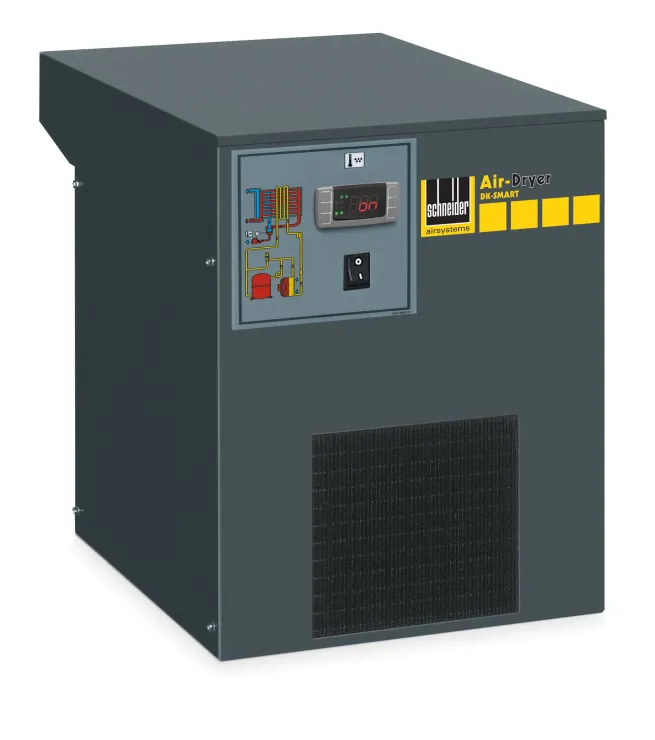

Schneider-Kältetrockner DK 600 SMART 4102005950

Optimale Luftqualität
Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft,
verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.

Breites Portfolio
Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner.

Betriebssicherheit
Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.

Nutzenargumente Schneider Kältetrockner DK 350 SMART – DK 1825 SMART

• Idealer Schutz der DL-Leitung vor Korrosion
• Platzsparende Inst.
• Beste Betriebssicherheit von Produktionsanlagen
• Wärmetauscher – Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten

Produktbeschreibung:

• Einfache Steuerung
• Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
• Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
• Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)

Technische Daten:

Volumenstrom bei Drucktaupunkt +3°C bei 7 bar	600 l/min
Druckverlust	0,25 bar
Gewicht	19 kg
Abmessungen (BxTxH)	350x493x450mm
Luftabgang	G 3/4″a
Leistungsaufnahme	0,16 kW
Kältemittel	R513A

Auslegungsdaten für Druckluft-Trockner & -Filter

Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.

Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):

p1 [bar]	3	4	5	6	7	8
(f1)	0,75	0,85	0,90	0,95	1,00	1,04

9	10	11	12	14	16
1,07	1,10	1,12	1,14	1,18	1,20

Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):

t1 [°C]	30	35	40	45	50
(f2)	1,25	1,00	0,85	0,75	0,60

Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):

tc [°C]	25	30	35	40	45
(f3)	1,00	0,96	0,92	0,88	0,80

Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)

tdp [°C]	3	5	7	9
(f4)	1,00	1,2	1,35	1,45

Korrekturfaktoren für Druckluft-Filter

Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:

p1 [bar]	1	2	3	4	5	6
(f)	0,138	0,53	0,65	0,76	0,84	0,92

7	8	9	10	12	16
1,00	1,07	1,13	1,19	1,31	2,31

Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner

Betriebsdruck	35 °C	40 °C	45 °C	50°C
5 bar	0,75	0,64	0,61	0,59
6 bar	0,89	0,78	0,73	0,67
7 bar	1,00	0,91	0,82	0,79
8 bar	1,08	1,00	0,94	0,86
9 bar	1,26	1,08	1,03	0,99
10 bar	1,31	1,16	1,07	1,03
11 bar	1,36	1,24	1,10	1,07
12 bar	1,49	1,36	1,23	1,18
13 bar	1,62	1,47	1,35	1,29
14 bar	1,71	1,57	1,46	1,38
15 bar	1,79	1,67	1,57	1,46
16 bar	1,90	1,77	1,66	1,55
