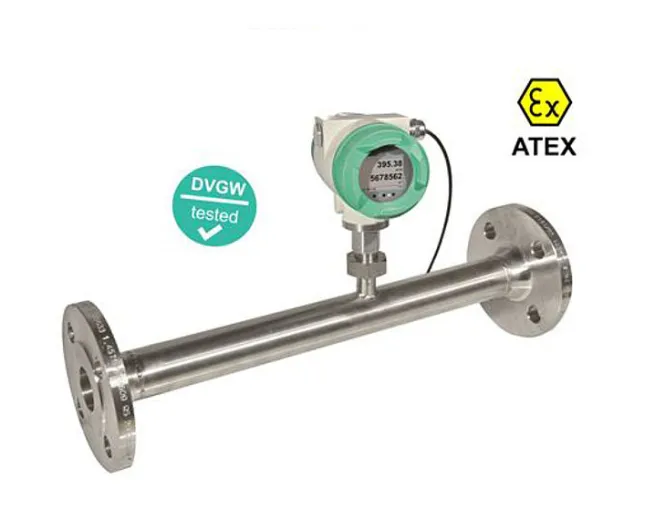

VA 570 Durchfluss- /Verbrauchssensor mit integrierter 1 1/2″ Messstrecke

VA 570 – Durchflussmessgerät mit integrierter Messstrecke

Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.

Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.

Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.

Robustes Design für anspruchsvolle industrielle Anwendungen

Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.

Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.

Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.

Einfache Bedienung und flexible Schnittstellen

Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4…20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.

Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.

Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.

Technische Daten:

Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.

*Abweichung vom Artikelpreis möglich
