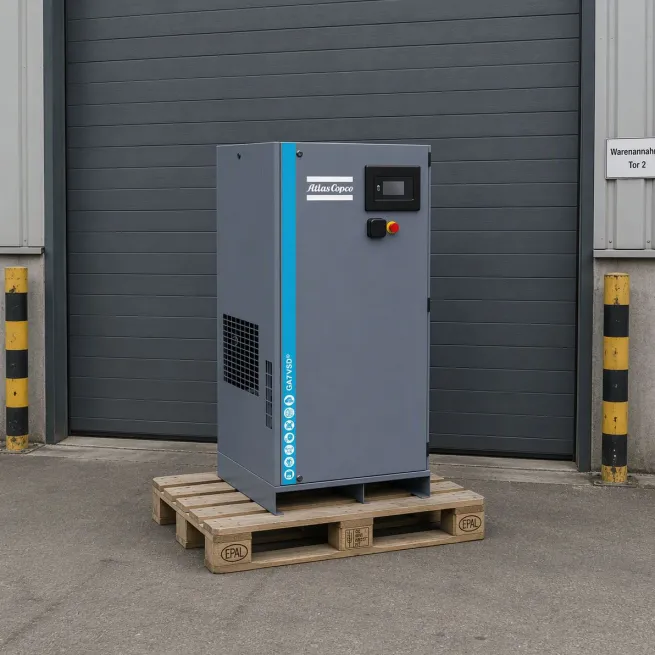

ABVERKAUF Atlas Copco Schraubenkompressor GA 7 VSDs P drehzahlgeregelt

Neuwertiges Ausstellungsstück ohne Betriebsstunden, Baujahr 2024.

Technische Daten

Bezugsbedingungen: Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)

bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s = 0,43 – 1,31 m³/min

7,0 bar 7,0 – 21,7 l/s = 0,42 – 1,30 m³/min

9,5 bar 6,8 – 18,0 l/s = 0,41 – 1,08 m³/min

12,5 bar 7,3 – 14,2 l/s = 0,44 – 0,85 m³/min

Gesamt-Leistungsbedarf der Kompaktanlage

bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW

7,0 bar 3,4 – 8,7 kW

9,5 bar 4,3 – 8,7 kW

12,5 bar 5,8 – 8,7 kW

Drehzahlbereich

bei Betriebsüberdruck 5,5 bar 1900 – 5250 min^-1

7,0 bar 1900 – 5250 min^-1

9,5 bar 1900 – 4500 min^-1

12,5 bar 2100 – 3750 min^-1

Leistungsbedarf des Lüfters 0,185 kW

Drucklufttemperatur nach dem Kühler 30 °C

Kühlluftmenge 0,8 m³/s

Ölfüllmenge 6,5 l

Restölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³

Schalldruckpegel

im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 63 dB(A)

Grenzwerte: Betriebsüberdruck 5,5 bis 13,0 bar

Lufteintrittstemperatur 0 bis 46 °C

Daten des Elektromotors

Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H.

Fabrikat: Atlas Copco

Nennleistung 7,5 kW

Spannung / Frequenz 400 V / 50 Hz

Wirkungsgrad IE5 93,3 %

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mm

mit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mm

Gewicht netto 188 kg

mit Verpackung 193 kg

Rohranschlüsse: Druckluftanschluss G 3/4

Kondensat manuell G 1/8

Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm
