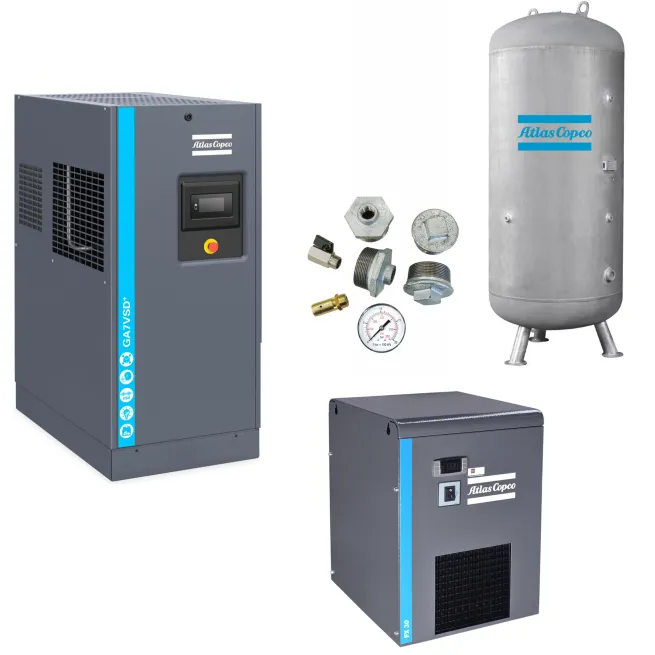

AKTION Atlas Copco Schraubenkompressor GA 7 VSD+ P inklusive Kältetrockner und Druckluftbehälter – anschlussfertige Neuanlage

Atlas Copco GA 7 VSD+ – frequenzgeregelter Schraubenkompressor, Druckluft-Station mit Kältetrockner & Behälter (Kompressor: Neuwertiges Ausstellungsstück ohne Betriebsstunden, Baujahr 2023.)

Inklusive Kältetrockner und Druckluftbehälter – anschlussfertige Neuanlage (inklusive Anschlusszubehör)

Jetzt zum Lagerräumungspreis sichern!

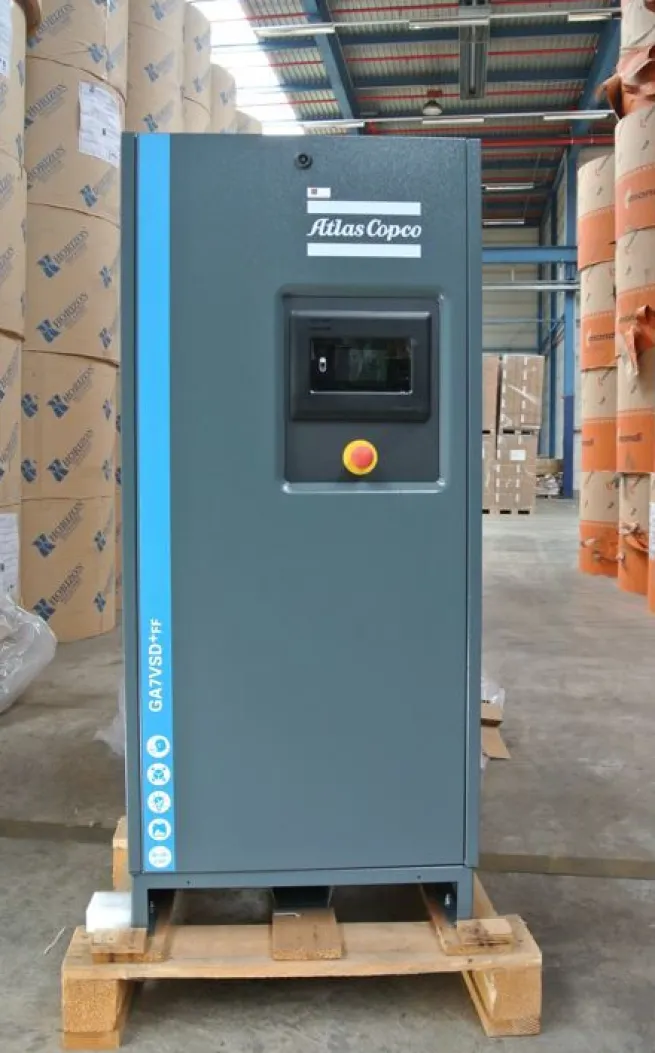

Atlas Copco Schraubenkompressor GA 7 VSD+ P

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E):

bei Betriebsüberdruck	5,5	bar	7,2 – 21,9	l/s	0,43 – 1,31	m3/min
bei Betriebsüberdruck	7,0	bar	7,0 – 21,7	l/s	0,42 – 1,30	m3/min
bei Betriebsüberdruck	9,5	bar	6,8 – 18,0	l/s	0,41 – 1,08	m3/min

Technische Daten:

Ansaugdruck	1	bar
Ansaugtemperatur	20	°C
relative Feuchte	0	%
Leistungsbedarf des Lüfters	0,185	kW
Drucklufttemperatur nach dem Kühler	30	°C
Kühlluftmenge	0,8	m³/s
Ölfüllmenge	6,5	l
Restölgehalt	<2	mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151	62	dB(A)

Grenzwerte:

Betriebsüberdruck	5,5 bis 9,5	bar
Kühllufttemperatur	0 bis 46	°C

Gesamt-Leistungsbedarf der Kompaktanlage:

bei Betriebsüberdruck	5,5	bar	2,9 – 7,9	kW
bei Betriebsüberdruck	7,0	bar	3,4 – 8,7	kW
bei Betriebsüberdruck	9,5	bar	4,3 – 8,7	kW

Drehzahlbereich:

bei Betriebsüberdruck	5,5	bar	1900 – 5250	min-1
bei Betriebsüberdruck	7,0	bar	1900 – 5250	min-1
bei Betriebsüberdruck	9,5	bar	1900 – 4500	min-1

Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco

Nennleistung	7,5 kW
Spannung / Frequenz	400 V / 50 Hz
Wirkungsgrad	IE3 93,3 %

Abmessungen und Gewichte:

Länge/Breite/Höhe	610 / 630 / 1420	mm
mit Verpackung L/B/H	738 / 758 / 1651	mm
Netto-Gewicht	188	kg
Brutto-Gewicht	193	kg

Rohranschlüsse:

Druckluftanschluss	G 3/4
Kondensat manuell	G 1/8
Kondensat automatisch (Aussen- und Innendurchmesser)	8/6	mm

Die wichtigsten Vorteile des GA 5-15 VSD+:

Effizient:

Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle.
Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt.

Zuverlässig:

In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als
100 Jahren mit erprobten Technologien und vorhandenen Komponenten.
Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile.
Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten!

Kompakt:

Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten.

Die Antriebseinheit besteht aus 2 Hauptkomponenten:

1. Der interne Permanent Magnet (iPM) Motor (4)
   Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards.
2. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist.

Direktantrieb

Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes „Ganzes“ ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht.

Innovativer Lüfter (13)

Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform.

Ölabscheider, Ölfilter und Verbrauchsteile (9,7)

Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist

Wächterventil (2)

Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie.

Steuersystem

Die Elektronikon® – Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen.

Dualer Drucksollwert:

Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken.

Wochenzeitschaltuhr

Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen.

Integrierter Sparzyklus

Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum.

Komplettausstattung

Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte.

GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

---

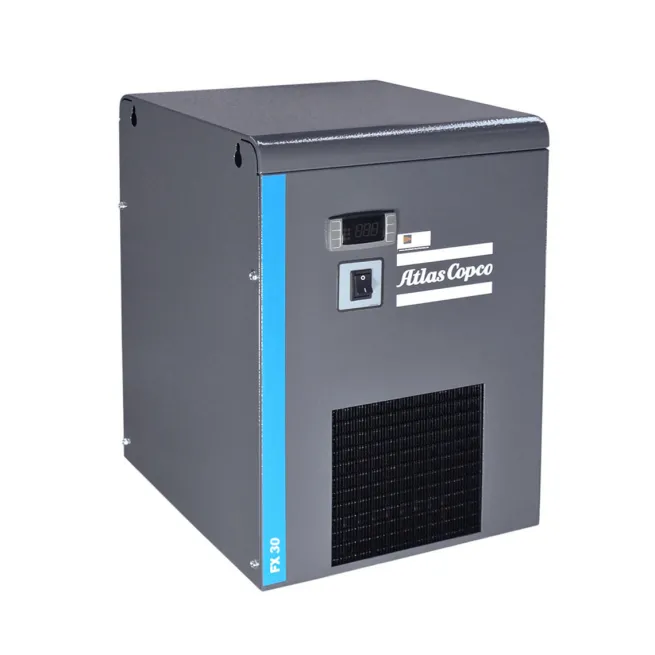

Atlas Copco Kältetrockner FX 30

Technische Daten:

Volumenstrom	30	l/s
Volumenstrom	1800	l/min
Volumenstrom	1,8	m³/min
Drucktaupunkt	+ 3	°C
Differenzdruck	0,300	bar
Leistungsaufnahme	0,28	kW
Betriebsspannung/Frequenz	230/1/50	V/Phase/Hz
Kältemittel	R513A

Referenzbedingungen:

Betriebsdruck	7	bar
Drucklufteintrittstemperatur	35	°C
Umgebungstemperatur	25	°C
Relative Luftfeuchtigkeit am Eintritt	100	%

Grenzwerte:

Umgebungstemperatur	min.	5	°C
Umgebungstemperatur	max.	43	°C
Eintrittstemperatur	min.	5	°C
Eintrittstemperatur	max.	55	°C
Betriebsdruck	min.	6	bar
Betriebsdruck	max.	14	bar

Abmessungen, Gewichte und Anschlüsse:

Länge/Breite/Höhe	493/350/450	mm
Nettogewicht	27	kg
Druckluftanschlüsse	3/4	„

Vorteile

• Anschlussfertige, vollständige Drucklufttrocknungsstation
• Kompaktes Design
• Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
• Energieeffizienter Wärmetauscher
• Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
• Drucktaupunktsensor für eine genaue Drucktaupunktmessung
• Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
• Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
• Vereinfachte Service
• Nachhaltige Technologie

Ausstattungsmerkmale und Besonderheiten

Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom – in nahezu jeder Produktionsanwendung.

Beschreibung

– Kältemittel-Separator
– Kältemittel-Verdichter
– Schalter für maximalen Druck
– Druckschalter für Lüftersteuerung
– Lüfter
– Verflüssiger
– Kältemittel-Filter
– Expansionsvorrichtung
– Heißgas-Bypass
– Lufteinlass
– Luft-Kältemittel-Wärmetauscher
– Luft-Luft-Wärmetauscher
– Wasserabscheider
– Kondensatableiter
– Luftauslass

Lieferumfang

• Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
• Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
• Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
• Dixell Steuerung
  • Potentialfreie Kontakt für Störmeldungen
• Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
• Geschlossener Kältekreislauf:
  • Kältemittelkompressor
  • Luftgekühltem Verflüssiger mit Ventilator
  • Verflüssiger Druckregler
  • Sammelgefäß für Kältemittel
  • Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
  • Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
  • Heißgas-Bypass-Ventil

Zertifizierungen

• CE

---

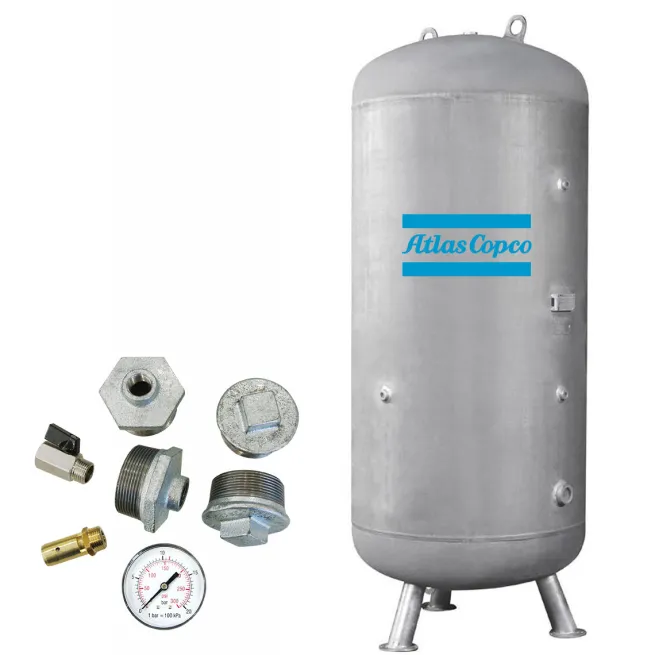

Druckluftbehälter 500 lt, 11 bar, Stahl verzinkt, AD 2000 mit Armaturensatz

Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.

Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern.

Technische Daten:

Behältervolumen	500 Liter
Zulässiger Höchstüberdruck	11 bar
Oberfläche nach DIN 50976	verzinkt
Ausführung	stehend
Ein-/Austrittsstutzen	2 x G1″
Höhe	2.055mm
Durchmesser	600 mm
Gewicht	143kg
Regelwerk	CE/AD 2000
