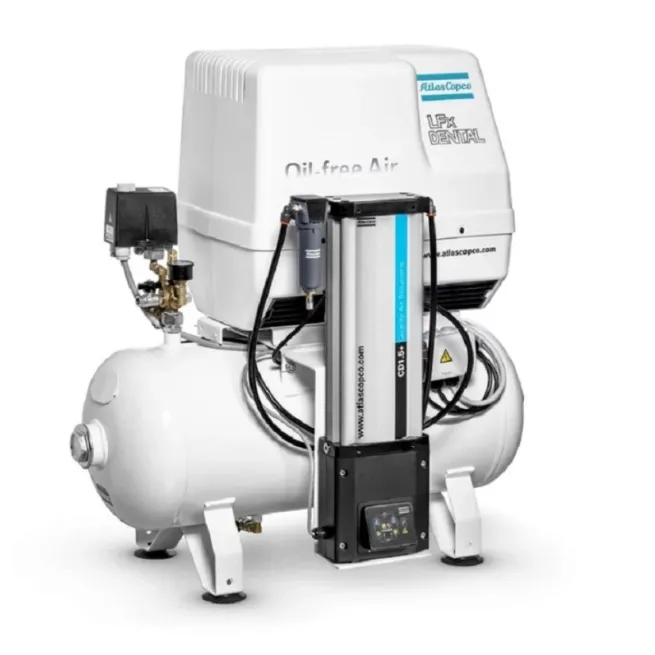

Atlas Copco Kolbenkompressor LFxD 2,0 – 10 bar 400V FF inkl. Adsorptionstrockner CDund Behälter 50 L

Atlas Copco Kolbenkompressor LFx D 2.0-10 FF CD / 50 400V

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, ölfrei, einzylindrig, einstufig verdichtend und luftgekühlt. Aufgebaut auf 50l-Behälter

Technische Daten

Bezugsbedingungen:

Ansaugdruck abs. 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Antriebsdrehzahl 1.500 min-¹

Volumenstrom nach ISO1217-3, Anhang C

bei Betriebsüberdruck

10 bar 2,16 l/s 0,13 m³/min

7 bar 2,53 l/s 0,15 m³/min

Leistungsbedarf

bei Betriebsüberdruck

10 bar 1,51 kW

7 bar 1,30 kW

Hubvolumen 5,3 l/s

Druckluftaustrittstemperatur

– am Austritt des Kompressors 120 °C

Schalldruckpegel, nach ISO 2151 64 dB(A)

Grenzwerte:

Betriebsüberdruck, max. 10 bar

Ansaugtemperatur, max. 40 °C

Daten des Adsorptionstrockners

Drucktaupunkt -35 °C

Druckverlust 0,20 bar

rel. Luftfeuchtigkeit 100 %

max. Eintrittstemperatur 50 °C

Adsorptionsmittel Molekularsieb

Menge 1,7 kg

Der Volumenstrom reduziert sich um ca. 22% durch Regenerationsluft.

Daten des Elektromotors
Motor Fabrikat CEG, Schutzart IP 54 Isolationsklasse F
Nennleistung	kW	1,5
Nenndrehzahl	min-1	1.500
Spannung	V	400
Frequenz	Hz	50
Effizienzklasse		IE 2

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 870 / 515 / 890 mm

Netto-Gewicht: 67 kg

Druckluftanschluss G 1/4

Lieferumfang

• Kompressoraggregat aufgebaut auf Behälter (50 l) für fundamentlose Aufstellung
• Ansaugfilter mit Trockenfilterpatrone
• Kompressor und Elektro-Motor sind direktgeflanscht und elastisch gelagert
• Thermischer Überlastungsschutz
• Schutzhaube mit Lüftungsschlitzen aus Polypropylen
• Regeleinrichtung mit Druckschalter, Manometer, Sicherheitsventil und Kugelventil
  sind am Behälter montiert
• manueller Kondensatablasshahn am Behälter
• Adsorptionstrockner mit Vor- und Nachfilter ist angebaut.
• CE – Konformitätserklärung
